同时提高感应功能和设计性 传感器对应油墨

2018-12-24 9:20:17      点击:

透过感知光,提高传感器的精度。
同时为您介绍能够追求设计性的传感器对应油墨(IR透过油墨)。

透過光の波長を調整したセンサー対応インキ(IR透過インキ)

1. 传感器对应油墨(IR透过油墨)

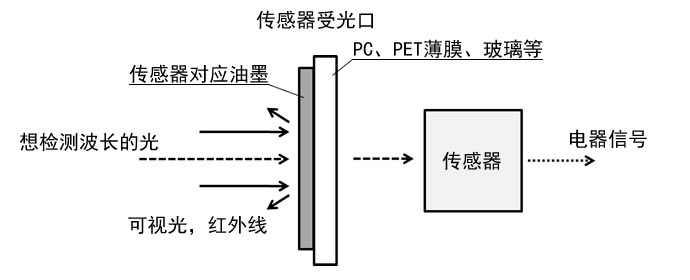

传感器接收机部的装饰使用的传感器对应油墨的原理

传感器对应油墨(IR透过油墨),是从被油墨的涂膜照射的光中穿透了想检测传感器的波长的光(红外线等), 可以切断因错误动作的原因导致的其他光(可视光和紫外线)的油墨。 根据这个传感器对应油墨,可以同时进行使用了各种颜色的自由设计和提高感应功能的精度。

如下图那样在外侧的印刷(玻璃等),印刷后进行成形加工的PC•PET薄膜可以通过印刷素材•工法自由设定。

传感器接收机部的装饰使用的传感器对应油墨的原理



使用传感器对应油墨(IR透过油墨)的话,可以实现一体性(没有接缝)设计。

使用传感器对应油墨(IR透过油墨)的话,可以实现一体性(没有接缝)设计



2. 传感器对应油墨的良好功能

提高传感器的性能和设计性两立的传感器对应油墨

1. 透过光的波长和透过率的调整:
   防止没有意图的波长的侵入,防止传感器的错误动作,提高感应精度。
2. 提高受光口的耐性和乱反射的防止:
   根据油墨涂膜的良好耐性功能和平滑性(流平性),降低乱反射等的传感器的误操作要因。
3. 传感器部的自由设计:
   也可以隐藏强调传感器部。安全用途等应用范围广泛。



传感器的用途和对应油墨的功能

根据传感器的用途,可以自由设置透过波长和功能性。

用途 对应油墨 用途以及被要求的功能

IR 传感器用用油墨
(白色也可以(有限制)

用途:遥控器、IR数据转送
要求:以850nm为中心50%以上

人感传感器用油墨

用途: 感知近边有无人和障碍物。IR发信机与受信机为1组合。
要求: 940nm、950nm、1200nm时80%以上。低雾度,低反射的透明性。

指纹认证传感器用油墨

用途:手指通过红外线照射,读取这个反射光
要求:在940nm、950nm、1200nm时80%以上

眼纹认证传感器用油墨

用途: 用特定的灯对着脸,感知眼睛射出的光
要求: 940nm、950nm、1200nm时80%以上

照相机传感器用油墨

用途: 决定照相机焦点
要求: 850nm为中心75%以上。低雾度,低反射的透明性

环境的热传感器用油墨

用途: 感知近边环境的热传感器
要求: 940nm、950nm、1200nm时85%以上

对应环境明暗的传感器
(ALS)用油墨

用途: 感知环境的明暗,调整周围电器及画面的明暗
要求: 550nm时2%~10%、400nm~700nm为同样透过率、IR领域不透过



不同材料的传感器的对应油墨

根据印刷用的基材以及用途,可以设置传感器的对应油墨。
如果使用以下没有的基材,推荐油墨以外的油墨系列时,请进行咨询。

基材 推荐油墨 特征
PET, PC, PMMA MIX-HF 高透明性和良好的流平性。不含有异氟尔酮
玻璃 IRX-HF 2液型。高透明性和良好的流平性。不含有异氟尔酮

3. 用途不同的透光图和活用事例

用途不同的透过波长和透过率的图案

根据各种传感器的透过光的波长和透过率的调整事例。

根据各种传感器的透过光的波长和透过率的调整事例。



指纹认证传感器的活用事例

通过与其他部位相同的受光口,实现了统一感的设计。

通过与其他部位相同的受光口,实现了统一感的设计。



可选择性可视光的透过事例(隐蔽印刷的事例)

给予在一体色的灰色设计上透过可视光黄色功能。(背光为白色)

给予在一体色的灰色设计上透过可视光黄色功能。(背光为白色)
